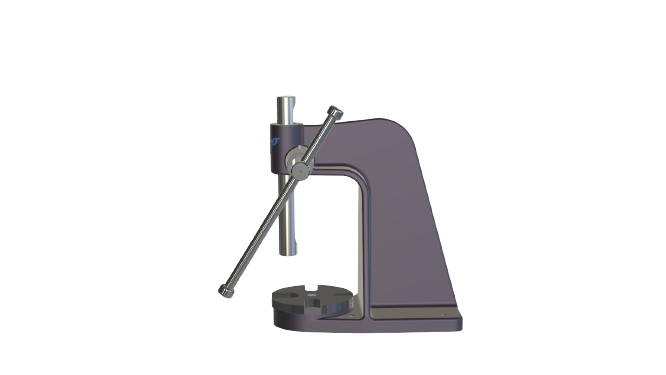

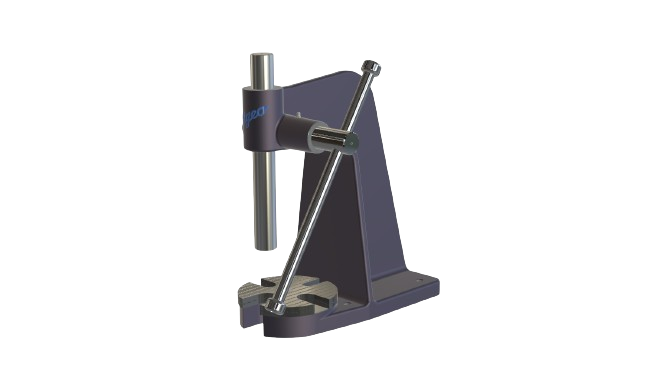

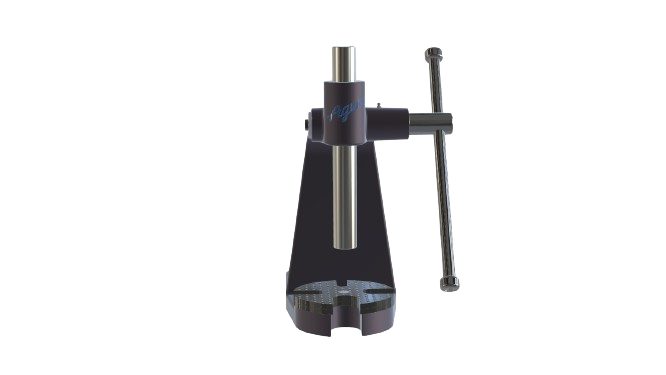

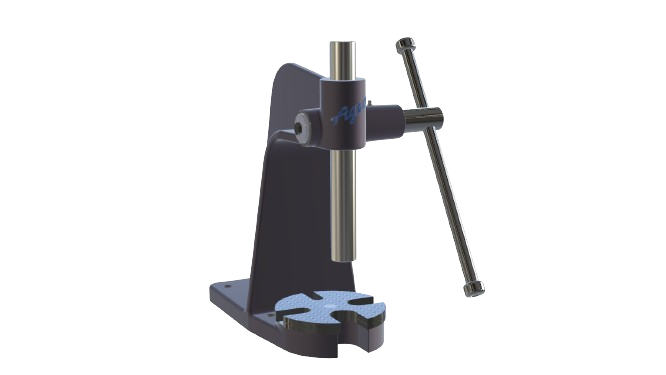

Dornpresse mit Handhebel
| Druckkraft: | von 5 kN bis 30 kN |
| Max. Einbauhöhe: | von 150 mm bis 500 mm |
| Ausladung bis Stösselmitte : | von 95 mm bis 250 mm |
| Nettogewicht: | ab 16 kg |
- Beratung & Bestellung
-
+49 (0) 6151 101 50 00
-
Ageo PRESS Dornpressen mit Handhebel sind robuste Pressen für eine Vielzahl von Einsatzgebieten. Die hohe Präzision in der Fertigung garantiert Sicherheit, Zuverlässigkeit und Langlebigkeit. Dornpressen mit Handhebel eignen sich hervorragend zum Ein- und Auspressen von Drehdornen, Buchsen, Lagern, Bolzen und Stiften,etc.
-
DP500 DP1000 DP1000V DP1500 DP2000 DP3000 Druckkraft (kN) 5 10 10 15 20 30 Hebelübersetzung (i) 1:14 1:27 1:27 1:27 1:27 1:38 Ausladung bis Stösselmitte (mm) a 95 155 155 220 250 250 Max.Einbauhöhe (mm) b 150 260 480 350 420 500 Stösselhub (mm) c 150 260 500 350 420 500 Stösseldurchmesser (mm) d 32 40 40 58 58 78 Höhe des Pressenkörpers (mm) e 290 440 665 570 700 780 Schlitzbreite der Aufspannplatte (mm) f 15-35 20-46 20-46 20-46 35-80 35-80 Nettogewicht (kg) 16 45 56 90 143 175 Nettogewicht mit Untergestell (kg) - 78 89 120 171 203 * Weitere Pressentypen auf Anfrage;* Packmasse und Gewichte für seemäßige Verpackungen auf Anfrage. - Sonderzubehör:
• Untergestell in stabiler Ausführung
• Werkzeugaufnahmebohrung im Stössel, mit Halteschraube, zur Aufnahme von Werkzeugen, Dornen etc.
• Rechtecktisch mit T-Nut (anstelle der Schlitzscheibe) zum Aufspannen von Vorrichtungen und Werkzeugen
• Verdrehsicherung für den Stössel
• Tiefenanschlag verstellbar
• Mechanische Rückhubunterstützung
• Zahnstangenarretierung/Stösselarretierung
-
Kategorie Beschreibung Link Massblatt DP500 Massblatt (pdf)
DP1000 Massblatt (pdf) DP1000V Massblatt (pdf) DP1500 Massblatt (pdf) DP2000V Massblatt (pdf) DP3000 Massblatt (pdf) DP00H-0-07(4) Ersatzteile DP mit Schwengel Massblatt (pdf) Bedienungsanleitung DP Bedienungsanleitung, mit einfachem Handhebel (2023)
