Art.:     DP200HR bis DP1000HR
Druckkraft: von 2 kN bis 10 kN
Max. Einbauhöhe: von 150 mm bis 420 mm
Ausladung bis Stösselmitte : von 95 mm bis 250 mm
Nettogewicht: ab 16,5 kg
Mehr Artikeldetails siehe: Technische Daten und Support
    Beratung & Bestellung
  • +49 (0) 6151 101 50 00

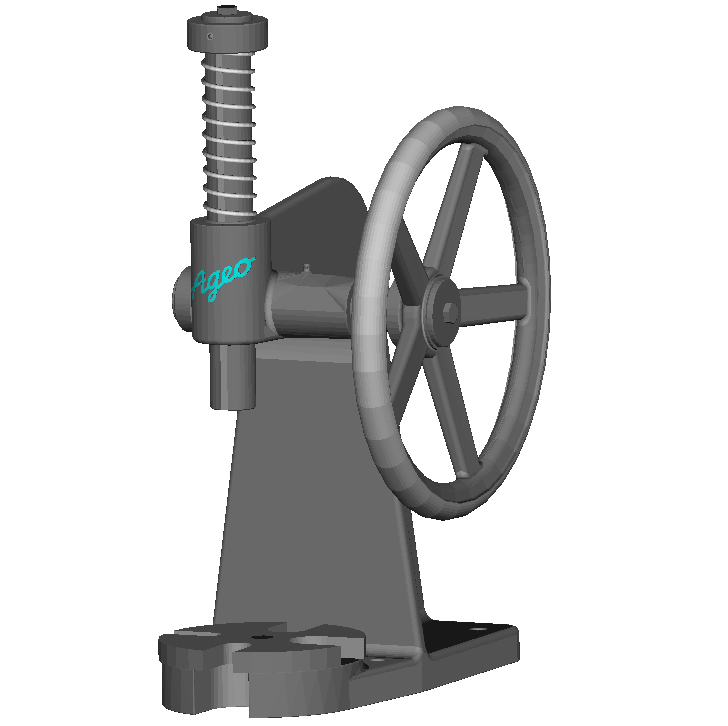

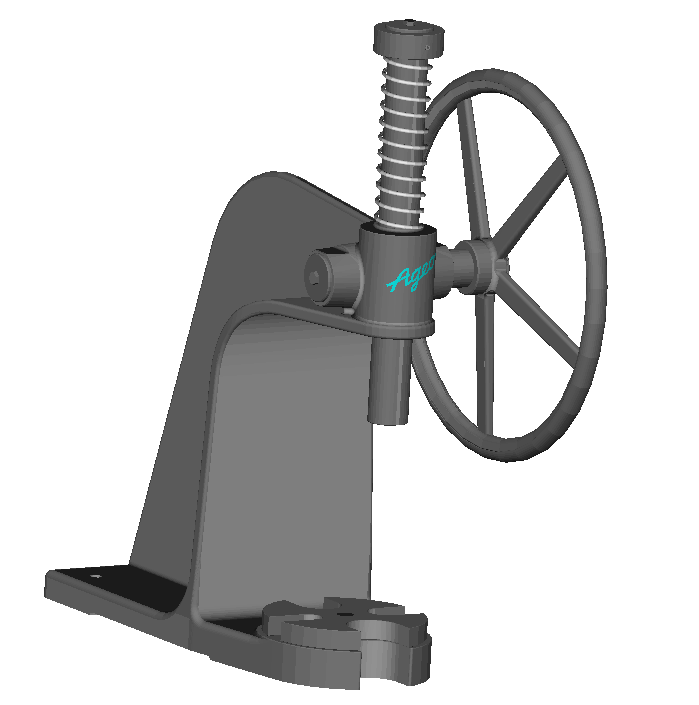

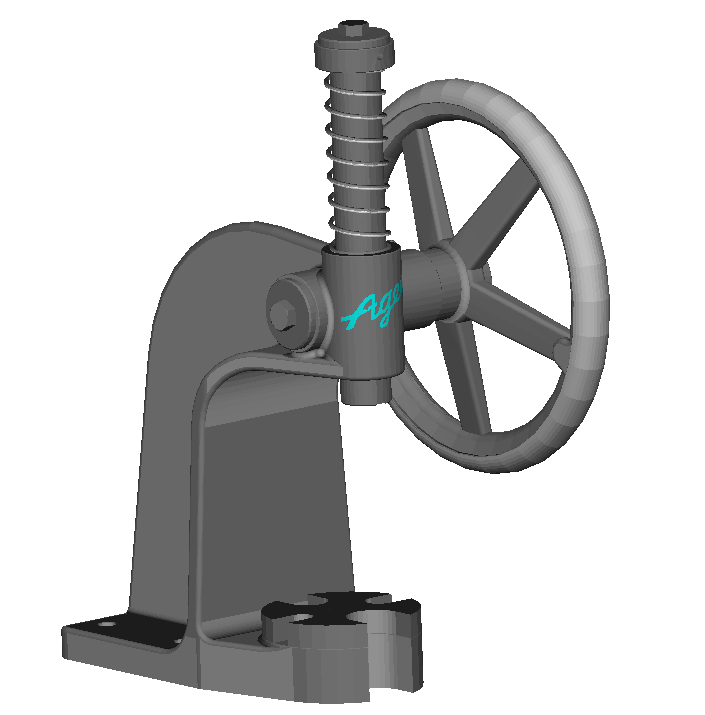

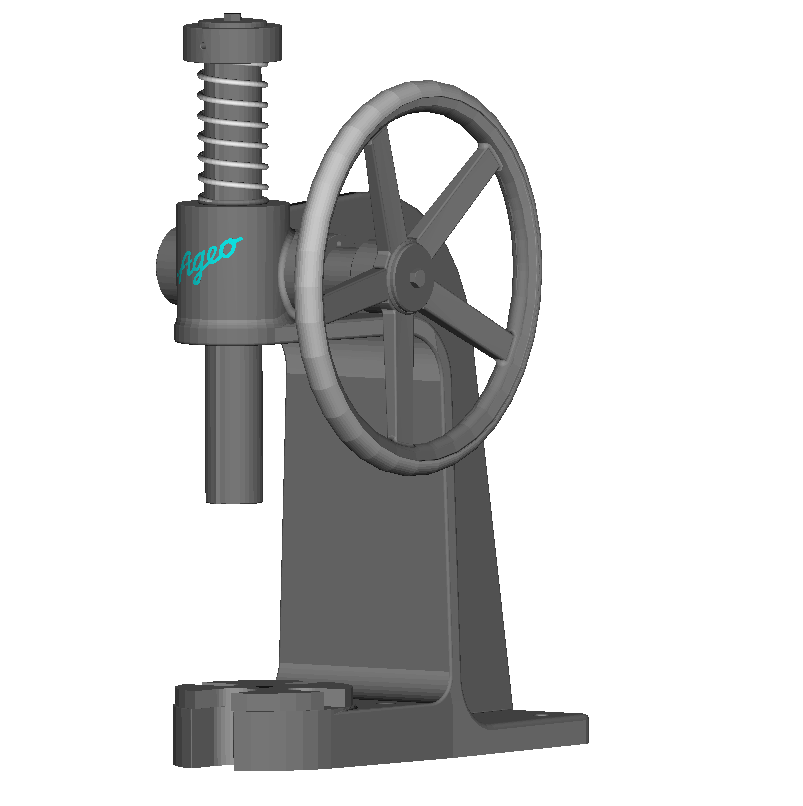

  • Die Pressen der Modellreihe HR, mit einem seitlich angebauten Schwungrad, finden vorwiegend in der Elektro-, Kunststoff- und Schmuckwarenindustrie Verwendung. Sie lassen sich für leichte Biege-, Niet-, Präge- und Stanzarbeiten vorteilhaft einsetzen.

    Die Betätigung der HR-Modelle erfolgt über ein Schwungrad, wobei der Stössel schlagartig auf das Werkstück auftrifft. Es wird dabei die kinetische Energie des Schwungrades zur Erzielung einer grossen Schlagkraft bei geringem Kraftaufwand ausgenutzt. Eine eingebaute Rückholfeder zieht den Stössel nach der Betätigung wieder in die Ausgangsstellung zurück.

  • DP200 HR DP500 HR DP750 HR DP1000 HR
    Druckkraft (kN) 2 5 7,5 10
    Hebelübersetzung (i) 1:9 1:13 1:9 1:13
    Ausladung bis Stösselmitte (mm) a 95 155 220 250
    Max.Einbauhöhe (mm) b 150 260 350 420
    Stösselhub (mm) c 95 125 95 150
    Stösseldurchmesser (mm) g 32 40 58 58
    Höhe des Pressenkörpers (mm) e 290 440 570 700
    Schlitzbreite der Aufspannplatte (mm) f 15-35 20-46 20-46 35-80
    Nettogewicht (kg) 16,5 45 100 135
    Nettogewicht mit Untergestell (kg) - - 130 185
    * Weitere Pressentypen auf Anfrage;
    * Packmasse und Gewichte für seemäßige Verpackungen auf Anfrage.
  • Sonderzubehör:


    •  Untergestell in stabiler Ausführung

    •  Werkzeugaufnahmebohrung im Stössel, mit Halteschraube, zur Aufnahme von Werkzeugen, Dornen etc.

    •  Rechtecktisch mit T-Nut (anstelle der Schlitzscheibe) zum Aufspannen von Vorrichtungen und Werkzeugen

    •  Verdrehsicherung für den Stössel

    •  Tiefenanschlag verstellbar

    Detailinformation befindet sich hier.

  • Kategorie Beschreibung Link
    Massblatt
    DP200HR Massblatt (pdf)
    DP500HR Massblatt (pdf)
    DP750HR Massblatt (pdf)
    DP1000HR Massblatt (pdf)
    DP00HR-0-07(3) Ersatzteile DP mit Schwungrad Massblatt (pdf)
    Bedienungsanleitung
    DP-HR - Bedienungsanleitung, mit Schwungrad (2023)
